Obecné zásady projektování

Instalační doporučení a stavební příprava pro JABLOTRON 100+

Ať už tvoříte projekt, chystáte kabeláž, nebo hledáte vhodné místo pro umístění konkrétních prvků, níže naleznete odpovědi na otázky co, kam a jak připravit pro bezproblémovou instalaci i spolehlivou funkci systému JABLOTRON 100+.

Článek se věnuje všeobecným doporučením pro správný návrh systému i technickým prováděcím detailům.

Všeobecné informace co systém umí, jak dokáže usnadnit každodenní život a jak probíhá běžná realizace naleznete v článku Průvodce pro investora.

1. Architektura

JABLOTRON 100+ je hybridní systém. Umožňuje libovolnou kombinaci sběrnicových (drátových) i bezdrátových periferií. Oba typy jsou 100% spolehlivé a certifikované.

• Sběrnicové prvky jsou levnější, bezúdržbové a nezávisí na dostupnosti rádiového signálu. Vyžadují ale připravenou kabeláž a jejich montáž zabere o něco více času, kvůli zapojení.

• Bezdrátové prvky jsou o něco dražší, vyžadují pravidelnou výměnu baterií (obvykle jednou za 2 až 5 let) a musí se k nim dostat signál od rádiového modulu. Jejich instalaci lze však provést velmi rychle a bez jakékoliv přípravy i v dokončeném interiéru.

Všeobecně platí, připravte kabeláž všude, kde můžete, i kdyby některé kabely měly zůstat nezapojené. Kam vede kabel, tam bývá budoucí řešení snadné a finančně dostupné.

Pokud nejsou finální dispozice interiéru jisté nebo už do některých míst není možné kabel dostat, osvědčený kompromis je připravit kabeláž alespoň pro základní kostru, zejména klávesnice, sirény, pohybové a kouřové detektory. Při finální montáži nebo při budoucích úpravách dispozice už se pro doplnění případně sáhne po bezdrátovém řešení.

2. Rozdělení systému

Systém lze rozdělit až na 15 sekcí se samostatným ovládáním. Každou sekci pak lze zajišťovat celkově (střeží všechny detektory v sekci) nebo částečně (střeží jen vybrané detektory).

Rozdělení do sekcí a využití částečného střežení rozvrhněte tak, aby odpovídalo skutečnému užívání prostor. Cílem je přehledné členění, možnost nezávislého střežení méně využívaných částí i odpovídající nastavení přístupových práv.

• Pro stavebně oddělené části objektu, které se využívají v různé časy nebo různými skupinami uživatelů vyhraďte samostatné sekce.

• Pokud má být některá ze sekcí střežena ve 2 různých úrovních dle aktuální situace, využijte částečné střežení.

Například rodinný dům se samostatně stojící garáží je vhodné rozdělit na 2 sekce: Dům a Garáž. Dům využije částečné zajištění pro tzv. noční režim, při kterém se střeží jen okna a dveře, ale uvnitř je možné se pohybovat nerušeně. Garáž oproti tomu bude vždy zajišťována plně, a to často i v časech, kdy se dům nehlídá vůbec.

Ve firmách se pak využívá rozdělení zejména dle různé pracovní doby i oprávnění přístupu zaměstnanců, který lze nastavit individuálně pro každého z až 600 uživatelů. Typické je tak rozdělení na vedení, účtárnu, kanceláře, sklad, serverovnu apod. U společných prostor pak najde uplatnění tzv. společná sekce, řízená automaticky dle stavu ostatních sekcí.

Dělení systému sice nemá vliv na zapojení (vše se nastavuje elektronicky), ale je vhodné jej definovat již při návrhu systému, zejména kvůli rozmístění ovládacích klávesnic a dostatečnému pokrytí detektory.

3. Sběrnice JABLOTRON

Kabel

Pro sběrnici použijte originální kabel JABLOTRON CC-01 (hlavní vedení) nebo CC-02 (odbočky, menší instalace). Má optimální průřezy pro maximálně spolehlivou funkci, odpovídající barevné značení, neláme se a snadno se s ním pracuje. Alternativně lze použít i běžný UTP nebo SYKFY kabel. Sběrnice potřebuje nejméně 2 kroucené páry: napájení (+U, GND) a data (A, B). Stínění se nevyužívá.

Maximální délka

Jedna sběrnice zvládne 500 m v součtu všech větví. Velké ústředny mají k dispozici až 3 nezávislé sběrnice (3× 500 m). Pokud to nestačí, posilovač JA-120Z obnoví signál i napájení a přidá dalších 2× 500 m.

Posilovač JA-120Z pomůže prodloužit délku kabeláže na dalších 2x 500m a zároveň posílí napájení i zálohu. Limit 60 periferií na jednu sběrnici ústředny však platí v celkovém součtu, bez ohledu na posilovač.

Topologie

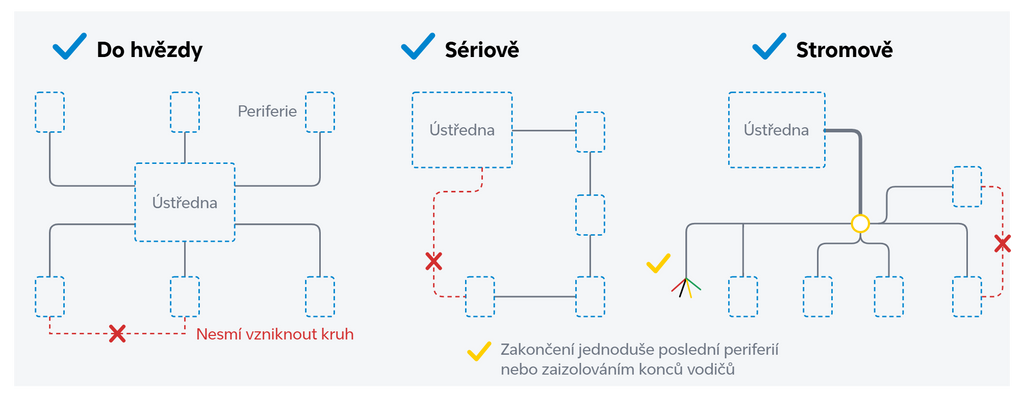

Sběrnice může vést sériově, do stromu i do hvězdy. Osvědčený postup je natáhnout z ústředny páteřní větve, které se ve vhodném uzlu (například na chodbě daného patra) dále rozbočují do dalších míst.

K dispozici jsou originální rozbočovače, ale je možné použít i jiné spolehlivé propojení (stočení, pájení, pákové Wago svorky...). Pro umístění uzlu je možné použít hlubokou podomítkovou krabici i instalační krabice JABLOTRON pro povrchovou montáž, vhodné pro originální rozbočovače.

Pokud je to dispozičně výhodné, je možné zapojovat několik prvků za sebou. Případné přerušení kabeláže ale znamená problém pro celou sérii. Prvků za sebou by tedy nemělo být příliš mnoho.

Na co si dát pozor

Na sběrnici nikdy nesmí vzniknout kruh. Odbočka se nesmí vrátit zpět do páteře ani propojit s jinou odbočkou. Konec vedení buď zakončí periferie, nebo se kabel jednoduše zaizoluje. Zakončovací odpor se nepoužívá.

Na každou sběrnici ústředny (JA-103K = 1x, JA-107/8K = 3x) může být připojeno maximálně 60 prvků. Komunikačně náročných periferií (klávesnice, foto PIR, rádiový modul…) by v součtu na jedné sběrnici nemělo být víc než 10.

Vyvarujte se dlouhým souběhům se silovou instalací. Sběrnicová kabeláž by měla být vedena spolu s ostatní sdělovací / slaboproudou instalací, odděleně od silové kabeláže.

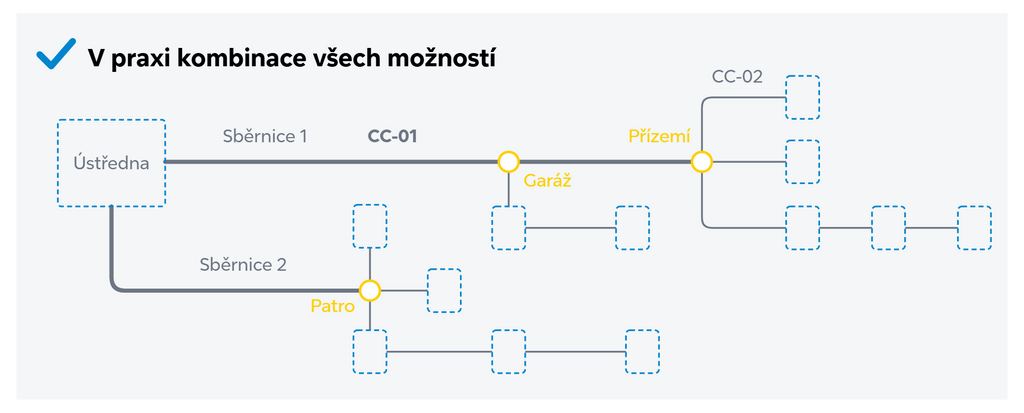

Pokud sběrnice opouští chráněný prostor, například vede do samostatného objektu jako garáž či sklad, měla by být na vnitřní straně směrem k ústředně chráněna izolátorem JA-110T. Izolátor ochrání hlavní část instalace před zavlečením poruchy.

4. Bezdrátová řešení

Dosah

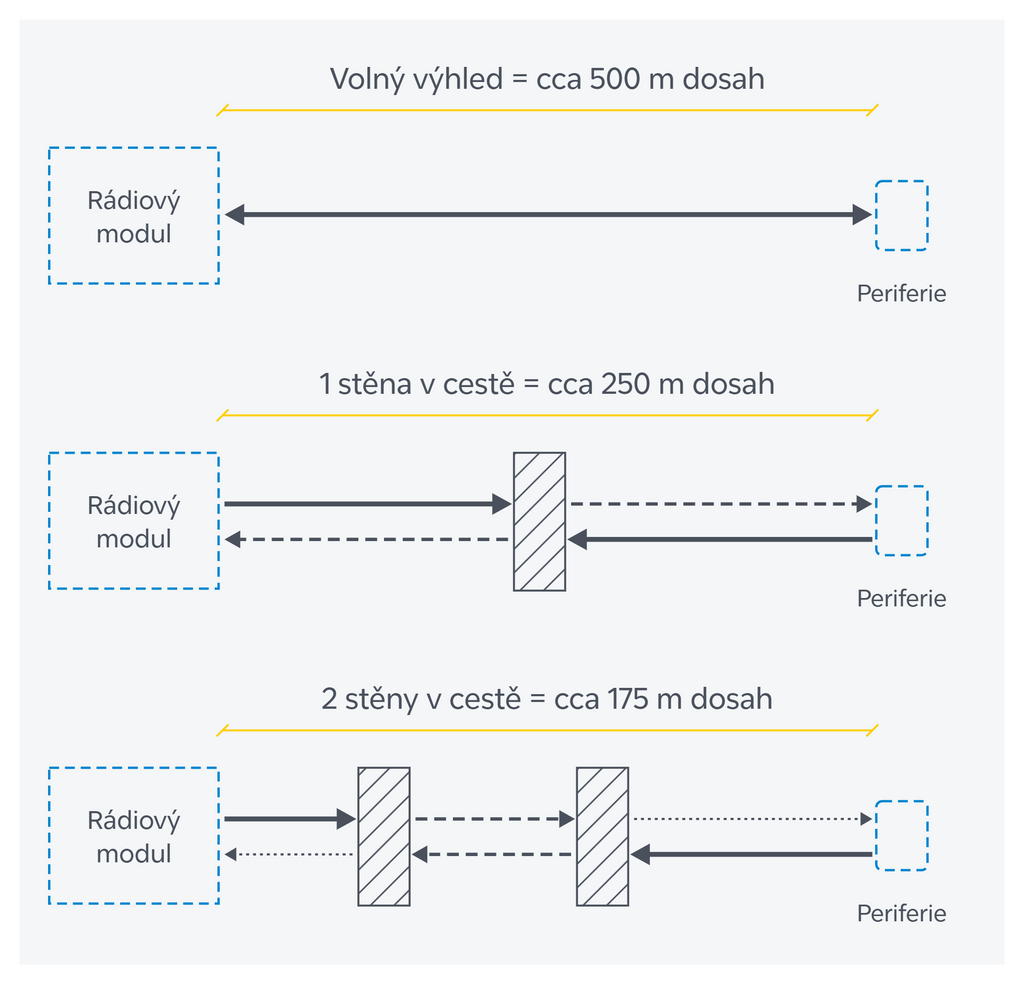

Dosah rádiové komunikace na 868 MHz nejde univerzálně určit jedním číslem, závisí vždy na prostředí a konkrétních podmínkách.

• Laboratorní podmínky (porovnání s jinými systémy): až 3000 m

• Ideální skutečné venkovní prostředí bez překážek (např. letiště): až 1000 m

• Běžné venkovní prostředí, s odrazy od staveb, plotů nebo zvlněného terénu: až 500 m

• Vnitřní prostředí: dosah snižuje každá stěna, zhruba na polovinu. Masivní kamenná nebo železobetonová stěna dosah omezí významně více než sádrokartonová příčka nebo YTONG.

Prakticky to znamená: jeden rádiový modul umístěný uprostřed běžného cihlového domu spolehlivě pokryje celý dům, zahradu, příjezdovou cestu i doplňkové stavby jako garáž nebo zahradní domek.

Větší nebo složité objekty

Rádiový modul bývá standardně přímo v ústředně (sada ústředny JA-10xKR). Pro běžný objekt to stačí.

Pokud je z nějakého důvodu umístění modulu v ústředně nevhodné, lze jej z ústředny vyjmout a pomocí sady PLV-JA111R umístit kamkoli, kam vede sběrnice. Ideální je střed objektu, například centrální chodba nebo hala, pro co nejrovnoměrnější pokrytí.

Tímto způsobem lze instalovat až 3 rádiové moduly v jednom systému a pokrýt tak i rozsáhlé nebo stavebně komplikované objekty.

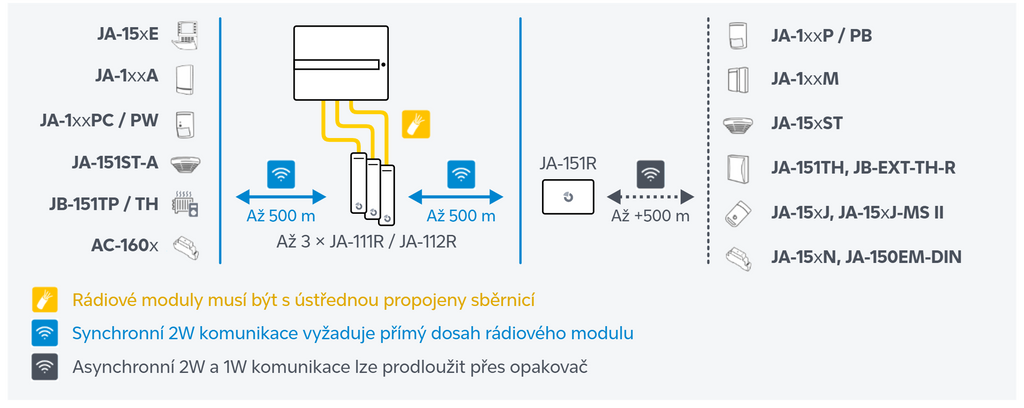

Opakovač signálu

Opakovač JA-151R pomůže tam, kde nelze přivést sběrnici k rádiovému modulu. Signál z periferií zopakuje plným výkonem a vzdálenost mezi rádiovým modulem a vybranými detektory tak až zdvojnásobí.

Opakovač najde uplatnění hlavně u rozsáhlých venkovních perimetrů nebo objektů jako logistické či výrobní haly.

Pozor: Opakovač nepodporuje plně obousměrné periferie jako klávesnice, sirény, kombinované detektory s fotoaparátem či mikrovlnou apod.

Výdrž baterií

Závisí na typu prvku a četnosti aktivace i nastavení.

• Jednoduché detektory pohybu nebo otevření: 5 let i více

• Detektory s fotoaparátem, kouřové detektory se sirénou a další energeticky náročnější prvky: kolem 3 let

• Klávesnice: typicky 1,5 až 2,5 roku

Klávesnice lze doplnit o externí napájení 12 V. Baterie pak slouží jen jako záloha při výpadku napájení a mění se preventivně, zhruba po 5 letech.

5. Ústředna a související moduly

Malá nebo velká ústředna

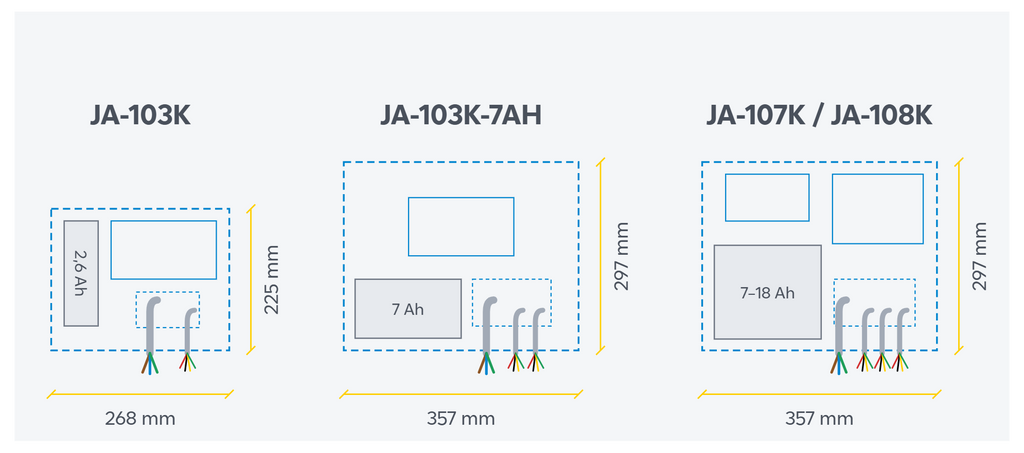

Ústředna je základní kámen celého systému. Její volba ovlivňuje i nároky na přípravu.

• JA-103K se hodí pro nejmenší sběrnicové (10 periferií) systémy nebo středně velké bezdrátové (50 periferií) systémy, typicky byty a malé komerční objekty. Box má rozměr 268 × 225 × 83 mm.

• JA-103K-7Ah se hodí pro středně velké, primárně sběrnicové nebo hybridní systémy, kde vystačí menší rozsah 50 periferií, ale je potřeba větší akumulátor pro zálohu napájení. Box má rozměr 357 × 297 × 105 mm.

• JA-107K / JA-108K se hodí pro velké sběrnicové (až 230 periferií) i bezdrátové (až 120 periferií) systémy, jako jsou větší rodinné domy, firmy, školy nebo hotely. Má až 3 nezávislé sběrnice a akumulátor až 18 Ah. Box má rozměr 357 × 297 × 105 mm.

Konektivita

Ústředna potřebuje komunikovat až na 4 úrovních:

• GSM / LTE komunikátor, zajišťující nezávislou komunikaci pomocí mobilních sítí. Je funkční i při výpadku proudu nebo internetu v objektu. Komunikátor se osazuje přímo do ústředny na speciální konektor.

• LAN komunikátor je pevnou součástí každé ústředny. Zajišťuje datovou komunikaci pomocí internetové přípojky objektu. Jeho využití není nezbytné, ale důrazně jej doporučujeme: komunikaci ústředny zrychlí a přidá druhou trasu, nezávislou na GSM.

• Sběrnice, zajišťující komunikaci a napájení sběrnicových periferií, viz kapitola 3. Velké ústředny (JA-107K, JA-108K) nabízejí až 3 nezávislé sběrnicové přípojky, malé ústředny (JA-103K, JA-103K-7Ah) mají plnohodnotnou sběrnici jen jednu.

• Rádiový modul, zajišťující komunikaci s bezdrátovými periferiemi, viz kapitola 4. Modul může být instalován přímo v ústředně (sady JA-10xKR) nebo kdekoli na sběrnici v objektu.

Umístění ústředny

Ústřednu umístěte tak, aby se k ní pachatel nedostal snadno, hned po vniknutí do objektu. Měla by být kryta detektorem s okamžitou reakcí, aby se poplach vyhlásil a přenesl dřív, než pachatel stihne ústřednu poškodit.

V místě instalace by měl být co nejlepší GSM signál a teplota bez extrémních výkyvů.

Ačkoliv ústředna přímo na sobě nemá žádné ovládací prvky, myslete na přístupnost pro servis a údržbu (USB konektor na spodní straně a prostor pro otevření víka).

• Vhodné umístění: technická místnost nad úrovní terénu , serverovna, pracovna v patře...

• Nevhodné umístění: předsíň, recepce, nevytápěná půda, sklep, suterén pod terénem...

Kabelová příprava

Do místa instalace ústředny přiveďte všechny páteřní větve sběrnicové kabeláže (viz kapitola 3).

Pro napájení připravte kabel CYKY-J 3×1,5 s jištěním 6 až 10 A. Ústřednu napájejte ze samostatného okruhu s vlastním jističem, aby porucha jiného zařízení nezpůsobila výpadek zabezpečení.

Pro připojení k internetu přes LAN komunikátor připravte kabel UTP (postačí CAT 5), vedený z racku nebo domácího routeru.

Propojení s dalšími technologiemi

Pokud je možné tahat kabeláž, připravte sběrnicový kabel mezi ústřednou (nebo vhodným rozbočovačem) a technologickými uzly jako elektrický rozvaděč, rack, podlahový rozdělovač, kotelna, garáž apod. I pokud to v první fázi není plánováno, do budoucna se propojení může hodit pro automatizaci osvětlení, vytápění, vazbu na kamerový systém, chytrou domácnost atd.

6. Klávesnice a čtečky

Rozvržení klávesnic

Klávesnice a čtečky slouží jako hlavní rozhraní mezi systémem a uživatelem. Musí být pohodlně a intuitivně přístupné pro snadné ovládání.

Ovládací klávesnici umístěte na všech běžných přístupových cestách do objektu. U rodinných domů jde typicky o předsíň nebo halu, ale i garáž. U firem je kromě hlavního vstupu potřeba myslet i na zadní vchod pro personál, zásobovací rampu apod.

Pro pohodlí uživatelů systém doplňte o podružné klávesnice, které usnadní každodenní situace. U patrového domu se hodí klávesnice na chodbě v patře pro večerní zajištění na noční režim, ve firmě klávesnice u archivu nebo serverovny ušetří cestu k hlavní klávesnici na recepci.

Výbava klávesnic

V systému by vždy měla být jedna hlavní klávesnice s displejem (např. JA-116E / JA-115E / JA-114E). Displejová klávesnice umožňuje plnohodnotné ovládání všech sekcí, uživatelská nastavení jako např. blokaci uživatelů či periferií, a zobrazí podrobnosti o poplachu nebo poruše i při výpadku konektivity s aplikací.

Podružné klávesnice mohou mít výrazně jednodušší funkci, typicky jednoúčelové ovládání střežení přilehlé sekce (např. JA-118E, JA-113E, JA-121E, JA-123E).

Přístupové čtečky karet

Samostatné čtečky karet (např. JA-119E, JA-112E, JA-120E, JA-121E), využívané typicky pro průchod dveřmi, se na rozdíl od ovládacích klávesnic instalují z vnější strany dveří, co nejblíže místu otevírání, aby byl průchod přirozený.

Z vnitřní strany musí zůstat průchod možný mechanicky, klikou, aby šlo budovu opustit i při výpadku systému, například při požáru.

Montážní příprava

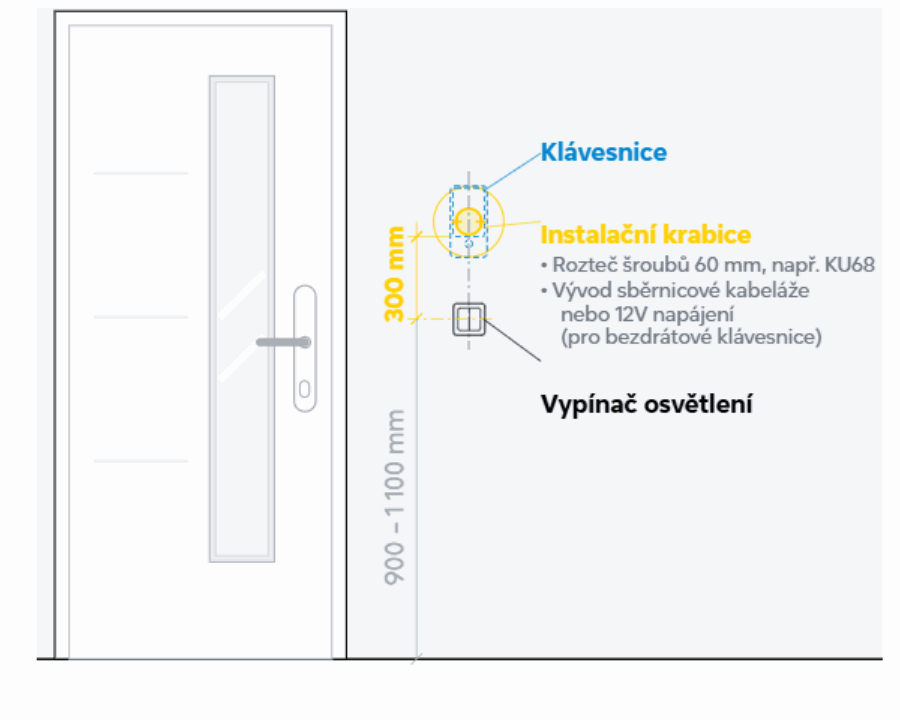

Pro klávesnice i čtečky platí doporučená montážní výška přibližně 30 cm nad úrovní vypínačů osvětlení. Připravte zapuštěnou instalační krabici s roztečí 60 mm, například KU68, která usnadní montáž i zapojení.

Kabeláž a napájení

Ke sběrnicovým produktům stačí do krabice přivést sběrnicovou kabeláž, ze které je klávesnice zároveň napájena. Klávesnice jsou energeticky i komunikačně nejnáročnější ze všech periferií. Pokud je jich v objektu více, rozdělte je rovnoměrně mezi jednotlivé sběrnice.

Pro bezdrátové klávesnice doporučujeme připravit externí napájení 12 V, například z přilehlého vypínače osvětlení nebo zásuvky pomocí napájecího zdroje z nabídky JABLOTRON.

Pokud napájení přivést nelze, klávesnice fungují i čistě na baterie (kromě dotykové klávesnice JA-156E). V takovém případě počítejte s kratší výdrží baterií než u ostatních periferií (přibližně 1,5 až 2,5 roku) a uspáváním podsvícení.

7. Sirény

Vnitřní sirény

Vnitřní sirény mají dvojí účel. Znepříjemňují pobyt pachateli a zároveň upozorňují uživatele na nebezpečí, například při požáru nebo vloupání během spánku.

Umístěte je tak, aby poplachové houkání i doplňková akustika (domovní zvonek, příchodové zpoždění…) byly slyšitelné v celém objektu. V rodinném domě je ideální hala nebo schodiště, ve firmách centrální chodba nebo prostor u výtahů.

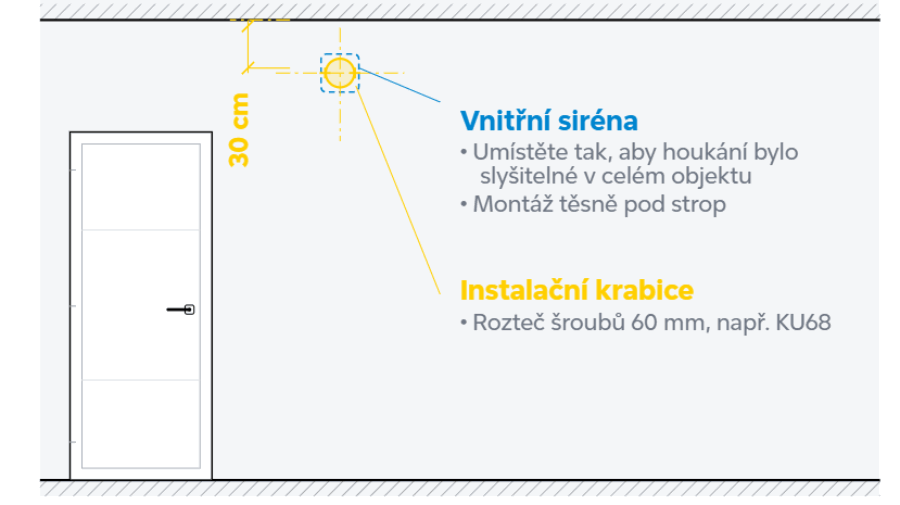

Vnitřní siréna se instaluje na stěnu, obvykle těsně pod strop (např. 20 cm), aby nebyla pro pachatele snadno přístupná. Připravte zapuštěnou instalační krabici s roztečí 60 mm, například KU68, která usnadní montáž i zapojení.

Venkovní sirény

Hledejte místo dobře viditelné z veřejného prostoru, například z ulice. Úkolem sirény není jen houkání a blikání při poplachu, ale i prevence. Viditelná siréna signalizuje, že objekt je chráněný, a pachatel si raději vybere jiný cíl bez alarmu.

Ideální je umístění od výšky prvního patra, tedy alespoň 3 m, aby se k siréně nedalo snadno dostat. Typicky vrchol štítu, zalícování s horní hranou oken v patře apod. Kromě estetiky myslete i na ochranu před sluncem a deštěm. Ačkoliv je konstrukce připravena na náročné venkovní podmínky, pokud je to možné, doporučujeme umístit sirénu tak, aby např. přesah střechy pomohl s ochranou proti slunci a zatékání.

Montážní a kabelová příprava sběrnicových sirén

Pro sběrnicové sirény použijte stejný kabel jako pro ostatní sběrnicové periferie (viz kapitola 3). Volitelný záložní akumulátor zajistí plný akustický výkon i poplach v případě přerušení sběrnice. Pro objekty ve stupni zabezpečení 2 a 3 je akumulátor nezbytný.

Vnitřní sirény:

• Pro JA-110A II připravte zapuštěnou instalační krabici s roztečí 60 mm (např. KU68), usnadní finální montáž i zapojení.

Venkovní sirény:

• Siréna JA-113A nevyžaduje žádnou speciální přípravu, kabel se jednoduše vyvede z omítky v místě instalace.

• Siréna detekuje otevření víka, odtržení z fasády i přerušení komunikace s ústřednou. Na případný pokus o sabotáž tedy okamžitě reagují poplachem.

• Doporučujeme zapojení za izolátor JA-110T. Zajistí, aby se případný zkrat na sběrnici vyvolaný úmyslně nebo zatečením nepřenesl do zbytku systému uvnitř.

Bezdrátové sirény

Bezdrátově komunikující, externě napájená siréna JA-150A II vyžaduje připojení k 230V. Napájení ze sítě zajistí bezúdržbový provoz. Připravte vhodný napájecí kabel, např. CYKY-J 3x1,5 zakončený v instalační krabici.

Plně bezdrátové, bateriové sirény JA-154A a JA-163A žádnou přípravu nevyžadují. Jednoduše se přišroubují na požadované místo, napájení zajistí baterie.

8. Detektory pohybu

Umístění

Detektory pohybu pokryjte všechny větší místnosti a prostory, kde je pravděpodobný pohyb pachatele při vloupání, případně kde je potřeba na základě pohybu automatizovat další funkce, jako např. osvětlení.

Základní detektory pohybu (JA-110P, JA-112P a jejich kombinované ekvivalenty) mají pro spolehlivé pokrytí doporučenou montážní výšku 2,5 m ± 10 cm. Nejčastěji se instalují do rohu místnosti, montáž na rovnou stěnu je možná, pokud roh z nějakého důvodu nevyhovuje.

Zvolte místo, kterému v budoucnu nebude bránit ve výhledu žádný nábytek, např. prostor nad vstupem do místnosti.

Na co si dát pozor

PIR detekce je citlivá na prudké změny teploty a na pohyb předmětů s teplotou blízkou lidskému tělu, včetně proudění teplého vzduchu. Vyvarujte se:

• umístění nad radiátory, nad špatně těsnícími okny nebo okny, která zůstávají otevřená na ventilaci i po odchodu z objektu, zejména pokud jsou na oknech závěsy nebo záclony, které se mohou hýbat vlivem průvanu

• blízkosti zdrojů proudění vzduchu, jako je klimatizace nebo výdechy vzduchotechniky

• blízkosti zdrojů sálavého tepla, jako jsou krby nebo kamna

• oslnění čočky detektoru slunečními paprsky, typicky při východu nebo západu slunce, pozor na umístění proti velkým prosklením orientovaným na východ nebo západ

Pokud některou z těchto podmínek nelze splnit, použijte místo základního PIR raději kombinovaný detektor PIR + MW (JA-121PW, JA-161PW, JA-122PW nebo JA-162PW). Podněty z PIR se potvrzují ještě mikrovlnným senzorem na principu radarového odrazu, díky čemuž je zajištěna odolnost proti teplotním vlivům.

Dosah a úhel záběru

Konkrétní parametry pokrytí se u jednotlivých detektorů mírně liší podle konkrétního typu. Obecně platí úhel záběru od 90° a dosah od 10 m. Jeden detektor instalovaný v rohu tak spolehlivě pokryje běžně velkou místnost.

Kabelová příprava

Kabeláž pro sběrnicový detektor vyveďte v místě instalace z omítky, typicky přímo v rohu. Pod omítkou by kabel měl procházet rohem nahoru nebo dolu co nejpřesněji, aby nehrozilo navrtání kabeláže při montáži: Detektory se přivrtávají na okrajích dosedajících na stěny cca 3 cm od rohu. Pokud je strop ve výšce 2,6 m nebo nižší, možné je i vyvedení kabeláže z podhledu, tedy stropem přímo v rohu. Detektor se při montáži umístí co nejblíže stropu a kabeláž zůstane skrytá.

U detektorů se základní PET imunitou platí odlišná doporučená výška: 2,2 m. Pro použití i umístění PET detektorů platí určitá další omezení, podrobnosti najdete v samostatném článku.

Stropní montáž

Pro chodby, garáže, velké kanceláře a další prostory, kde není vhodné umístění do rohu ani na stěnu, je k dispozici stropní PIR detektor s úhlem záběru 360°, JA-115P nebo JA-155P. Dosah je 4,5 m v poloměru při výšce stropu 2,5 m, 5,5 m při výšce stropu 3,5 m. Kabel se u stropní montáže jednoduše vyvede stropem v ose instalace detektoru, typicky zalícované s kouřovými detektory a svítidly.

Rozšířené varianty

• PIR + kamera (JA-120PC (90), JA-160PC (90), JA-122PC, JA-162PC): K poplachu automaticky přiloží fotografii toho, co poplach vyvolalo, fotku lze vyžádat kdykoliv i ručně.

• PIR + glass break (JA-121PB, JA-161PB, JA-122PB, JA-162PB): V místnostech s velkými skleněnými plochami nabídne v jediném produktu i nezávislý detektor rozbití skla.

Bezdrátové varianty

Všechny pohybové detektory jsou dostupné i bezdrátově. U základních PIR detektorů baterie vydrží typicky 3 až 5 let, u detektorů s fotoaparátem kolem 2 let, v závislosti na četnosti focení a nastaveném přísvitu.

Venkovní řešení

Venkovní detektory zachytí pachatele ještě před vznikem prvních škod na oknech či dveřích. Pokryjte zejména místa, kde je vysoké riziko, že si je pachatel vybere pro vniknutí do objektu, typicky vstup ze zahrady, zásobovací vchod apod.

V naší nabídce naleznete bezdrátové venkovní detektory JA-157P, JA-158P a JA-159P, kombinující kvalitní detektory OPTEX a naše rozhraní JA-150TX-UNI. Rozhraní lze koupit i samostatně a vložit do jiného vhodného detektoru, dle potřeb konkrétní aplikace.

Pro sběrnicové řešení použijte miniaturní modul JA-111H TRB, který se vkládá přímo do detektorů jiných výrobců a reaguje na poplach, sabotáž, zakrytí i poruchu, které z detektoru přenese digitálně po sběrnici. V případě sběrnicové instalace venkovních detektorů použijte pro oddělení venkovního rozvodu izolátor JA-110T.

9. Detektory otevření

Umístění

Detektor se dělí na senzor, montovaný na rám a permanentní magnet, montovaný na křídlo. Senzor a magnet by od sebe měly být vzdálené přibližně 1 až 5 mm. Nesmí se dotýkat, finální montáž je ideální provádět až na seřízená okna / dveře po dokončení zbytku stavby.

Pro instalace se stupněm zabezpečení 2 nebo 3 musí být magnet umístěn tak, aby bylo otevření detekováno už při sebemenším oddálení křídla: montuje se do horní části okna. V instalacích bez požadavku na stupeň zabezpečení se v praxi někdy využívá umístění magnetu dole, aby bylo možné nechat okno otevřené na ventilaci a detekovalo se až úplné otevření. Typicky u ložnic, koupelen apod.

Skryté detektory

Pokud se staví nebo rekonstruuje, ideální je využít originální skryté magnetické detektory od výrobce oken / dveří, instalované už ve výrobě. Alternativně lze osadit při montáži oken na stavbě závrtné detektory SA-211 nebo SA-210. Zavrtají se přímo do rámu, kabel se vyvede skrze rám ven do špalety, kde se po napojení skryje pod omítkou. Celé řešení je tak v interiéru zcela neviditelné.

Skryté drátové detektory jsou kvůli miniaturizaci analogové, nenapájené. Pro připojení do systému je nutné jejich hvězdicové zapojení do vhodného vstupního modulu, který jejich stav digitalizuje a komunikuje dále do systému po sběrnici nebo bezdrátově, adresně samostatně pro každý vstup zvlášť.

Vstupní moduly a zapojení

• JA-112M: 2 vstupy, vlastní kryt

• JA-114HN: 4 vstupy a 4 výstupy, do ústředny nebo do přiznané krabičky

• JA-118M: 8 vstupů, do ústředny, do přiznané krabičky i do podomítkové krabice (např. KU68)

• JA-116H: 16 vstupů, do ústředny nebo do přiznané krabičky

• JA-162M: 2 vstupy, bezdrátová varianta do přiznané krabičky

• JA-150M: 2 vstupy, bezdrátová varianta s vlastním krytem

Vstupní moduly se instalují buď přímo do ústředny, nebo do originální krabice JABLOTRON (JA-195PL nebo JA-194PL), která zajistí ochranu proti sabotáži podle požadavků normy. V praxi osvědčené a elegantní řešení pro instalace bez požadavku na stupeň zabezpečení 2 nebo 3 je použití miniaturního osmivstupého modulu JA-118M. Ten lze instalovat i do podomítkové krabice: Kabeláž od až 8 oken se nejkratší cestou svede do podomítkové krabice, tam se zapojí do modulu JA-118M, který se připojí na sběrnici. Krabice se zakryje víčkem a může být skrytá například za nábytkem. Tímto způsobem se instaluje několik modulů, vhodně rozvržených pro pokrytí celé budovy.

Jako kabel použijte standardní CC-02 či CC-01 nebo obdobný, viz kapitola 3 (Sběrnice JABLOTRON). Při instalaci oken se z rámu vyvede originální kabel od skrytého detektoru, ten se v blízkosti okna pod omítkou napojí na prodloužení ke vstupnímu modulu. U skrytého detektoru doporučujeme nechat v rámu okna 20cm rezervu na kabelu pro snadné povytažení v případě nutnosti výměny.

Bezdrátová alternativa pro skrytou montáž je detektor JA-152M, vhodný do plastových nebo dřevěných eurooken. Instaluje se přímo do rámu, do prostoru mezi vnitřním a vnějším těsněním. Vzhledem k umístění detektoru mezi kovové díly rámu a křídla ale může být negativně ovlivněn rádiový dosah. Skrytý detektor tak nemusí fungovat na stejnou vzdálenost jako přiznané detektory: Hodí se hlavně pro menší objekty typu byt nebo rodinný dům.

Přiznané detektory

Přiznané detektory se obvykle využívají, pokud jsou okna už nainstalována a skrytou variantu s vedením skrze okenní rám nelze použít. Kabel se v místě instalace vyvede z omítky špaletou a do detektoru přivede povrchově.

Přiznané detektory jsou dostupné přímo ve sběrnicové variantě (JA-115M, JA-113M). Jejich zapojení je tak možné i do série nebo jakkoli jinak, jako u ostatních sběrnicových periferií. Vzhledem k malým rozměrům a viditelné kabeláži ale sériové zapojení, kdy jde jeden kabel dovnitř a druhý ven, není úplně komfortní ani estetické. Vhodnější řešení bývá sběrnici v každé místnosti rozbočit, například v podhledu, a ke každému detektoru vést vlastní kabel, případně udělat odbočku z přilehlého pohybového detektoru apod.

Pokud nelze kabel přivést k detektoru elegantně, využívá se bezdrátová alternativa (JA-155M nebo JA-153M), i v případech, kdy je zbytek instalace drátový. Baterie v těchto detektorech vydrží běžně 3 až 5 let i více.

Stupeň zabezpečení 3

Pro instalace se stupněm zabezpečení 3 jsou k dispozici detektory JA-113M a JA-153M. Kromě otevření detekují i cizí magnetické pole, a brání tak překonání detektoru přiložením jiného magnetu. Pro tento režim detektory vyžadují při montáži kalibraci: opakované otevření a zavření na konkrétní protikus. Instalaci je tak nezbytné provést až po finálním seřízení oken.

Venkovní a odolná řešení

Pro místa jako jsou garážová vrata nebo vjezdové brány, jsou k dispozici odolné venkovní senzory:

• SA-220: přejezdový, na podlahu, typicky pro sekční vrata

• SA-204: kovový, pro standardní montáž na rám nebo křídlo, typicky pro pojezdovou nebo křídlovou bránu či branku

Tyto detektory se opět musí připojit do vstupního modulu, ať už v těsné blízkosti detektoru (sběrnicově: JA-112M, bezdrátově: JA-162M, JA-150M), nebo ve větší vzdálenosti, například využitím volného vstupu JA-118M v přilehlé části budovy.

10. Detektory rozbití skla

Princip detekce

Detektor reaguje na charakteristickou kombinaci změny tlaku a vysoké zvukové frekvence při tříštění skla. Lze jej použít pro skleněné plochy od rozměru 60 × 60 cm, ale hodí se zejména jako doplněk pro větší plochy, jako francouzská okna nebo výlohy, po jejichž rozbití pachatel snadno vnikne vzniklým otvorem dovnitř. Pro běžná menší okna je vhodnější detekce otevření: V případě vyříznutí nebo vylomení malého otvoru pro přístup ke klice nemusí detektor rozbití skla zareagovat, na rozdíl od následného otevření křídla, které magnetický detektor pokryje spolehlivě.

Zejména u velkých skleněných ploch orientovaných do rušné ulice mohou v určitých situacích (typicky silvestrovské oslavy) vnější podněty vyvolat planý poplach. Detekci rozbití skla je proto vhodné kombinovat s jiným principem, například detekcí pohybu, která případné vniknutí dovnitř potvrdí (systém umožňuje nastavit podmínku potvrzení jiným detektorem).

Samostatné nebo kombinované

Samostatný detektor (JA-110B) je vhodný pro situace, kdy PIR detektor v přilehlém prostoru není vhodně umístěný: Například je příliš daleko, je na stejné stěně jako okno, za rohem mimo přímý výhled apod.

V ostatních případech je ideální kombinovaný detektor s PIR: JA-121PB, JA-161PB, JA-122PB, JA-162PB (viz kapitola 8, Rozšířené varianty). V jednom produktu, při jediné instalaci zajistí 2 nezávislé funkce.

Umístění

Ideální vzdálenost detektoru od skla je 1,5 m až 9 m. Umístěte ho na protější stěnu, těsně pod strop (např. 30 cm), přímo proti skleněné ploše. Alternativně je možné i umístění na strop v ose skleněné plochy.

Mezi detektorem a skleněnou plochou nesmí být žádná akustická překážka, například těžký závěs.

Kabeláž a napájení

Zapojení je stejné jako u ostatních sběrnicových periferií. Z detektoru lze sériově pokračovat dále nebo v něm dotyčnou větev sběrnice ukončit (viz kapitola 3).

Pro samostatný detektor JA-110B kabeláž vyveďte z omítky ve spodní části detektoru. Montážní otvory jsou umístěny v ose detektoru nad otvorem pro kabeláž. Pod omítkou tedy veďte kabel k detektoru buď zespoda nebo ze strany. Pokud je nutné vést kabel horem, detektor je možné instalovat i vzhůru nohama (musí být alespoň 10 cm od stropu pro přístup k západce otevírání).

Pro kombinované detektory platí stejná doporučení jako pro pohybové detektory, viz kapitola 8.

11. Detektory požáru

Použití

Podmínky pro detekci požáru se mohou lišit dle místní legislativy i typu objektu. Nebudeme se bavit o prostorech s povinností instalace EPS (hotely, obchodní centra apod.), které spadají do samostatného oboru, ale zaměříme se na praxi u menších soukromých objektů, kde je instalace požárního zabezpečení z velké části dobrovolná a lze ji realizovat i jako součást alarmu.

Na rozdíl od povinného autonomního hlásiče, který jednoduše zapípá při detekci kouře, řešení postavené na integraci do zabezpečovacího systému je významně pokročilejší, blíže plnohodnotným požárním systémům:

• Detektory s vestavěnou sirénkou (JA-111ST-A, JA-151ST, JA-151ST-A) nejen plní požadavky na autonomní hlásič a vyhoví tak například pro kolaudaci, ale kromě vlastního pípání zároveň rozezní i systémové klávesnice a sirény a hlavně informují vzdáleně uživatele i dohledové centrum.

• Na požární poplach je možné navázat i různé automatické akce, například spuštění odtahové ventilace, otevření světlíků nebo odemčení únikových východů.

• K dispozici jsou i samotné detektory bez sirénky (JA-110ST, JA-150ST), levnější alternativa vhodná k dokrytí míst, kde stačí jen systémová reakce, bez požadavku na autonomní funkci.

• Detektory s funkcí systémové sirény (JA-1x1ST-A) mohou houkat i při jiných událostech než jen při vlastním poplachu a v instalacích bez požadavku na stupeň zabezpečení nebo doplňkovou akustiku mohou suplovat i funkci vnitřní sirény.

Ideální pokrytí

Detektor umístěte do všech místností s rizikem vzniku požáru. Čím vyšší riziko, tím spíše by tam detektor měl být, aby požár odhalil co nejdříve, i za zavřenými dveřmi:

• Kuchyně a obývací pokoje: riziko z vaření, krbu, kamen i vánočního stromku

• Technické místnosti a garáže: vzplanutí technologií, akumulátorů, uskladněných hořlavin

• Ložnice a dětské pokoje: porucha elektroinstalace nebo vzplanutí nabíjené osobní elektroniky

Minimální pokrytí

Pro obytné objekty vyžaduje legislativa v ČR (vyhláška č. 23/2008 Sb.) alespoň jeden detektor s autonomní funkcí v části vedoucí k východu z objektu, tedy v předsíni, hale nebo centrální chodbě. Splnění je podmínkou pro kolaudaci.

U objektu s podlahovou plochou nad 150 m² nebo více podlažími je povinné doplnit další detektor v jiné vhodné části, typicky nad schodištěm v patře.

Obvyklé pokrytí

V praxi se nejčastěji používá kombinace obou přístupů: samostatné detektory v nejrizikovějších místnostech (obývák s kuchyní, technická místnost, garáž) a detektor na spojovací chodbě, případně zároveň v patře nad schodištěm u patrového domu.

Umístění

Pro konkrétní umístění v místnosti neexistuje univerzální poučka. Zvykem je střed stropu v ose se svítidly, což je u menších místností vyhovující, ale vždy záleží na tom, kudy prostorem proudí vzduch: kouř se musí k detektoru dostat co nejdříve a nesmí být vytlačen čerstvým vzduchem mimo detektor.

• Pokud má místnost přívod vzduchu, například z rekuperace, umístěte detektor na cestě proudění vzduchu směrem ke dveřím, kudy vzduch pokračuje k odtahu.

• U místností se schodištěm, galerií nebo jiným propojením vedoucím nahoru počítejte s tím, že teplý kouř přirozeně stoupá. Detektor by měl být v blízkosti místa, kde strop končí a vzduch tudy proudí dále do výšky.

Na co si dát pozor

• Dodržte odstup nejméně 0,5 m od jakékoli stěny, přepážky či jiné konstrukce: v rohu vzduch špatně cirkuluje.

• V místnostech s šikmým stropem nesmí být detektor v úplném vrcholu (hřeben, místo styku se stěnou). Dodržte odstup od vrcholu 0,9 m ve vodorovné ose.

• Detektor nikdy neskrývejte do prohlubní, těsně za svítidla ani jiné vyčnívající konstrukce, nezkoušejte ho zapustit do podhledu. Kapsa teplého vzduchu nebo překážka proudění může zpomalit přístup kouře k detektoru.

• Nepoužívejte detektory v místnostech se stropem vyšším než 5 m: kouř se rozptýlí a vychladne dřív, než k detektoru dorazí.

• Vyhněte se blízkosti vyústění vzduchotechniky nebo klimatizace, které mohou kouř od detektoru odhánět. U perforovaného stropu dodržte odstup 0,6 m od perforace.

• Nepoužívejte detektory v prašných prostorech (sklady, výroba, dílny), kuřárnách nebo místech s výskytem páry (koupelny, prostor přímo nad varnou deskou či troubou). Částice prachu nebo vody mohou způsobovat plané poplachy a snižovat životnost detektoru.

Kabeláž a napájení

Pro sběrnicové detektory platí stejná pravidla jako pro ostatní sběrnicové periferie, je možné zapojení do série i do hvězdy či stromu (viz kapitola 3). Kabel se jednoduše vyvede přímo z omítky nebo z podhledu ve svislé ose detektoru. Kulatý tvar a dvojice montážních otvorů s roztečí 85 mm poskytují dostatek prostoru pro přivedení kabelu omítkou z kterékoliv strany.

Baterie v bezdrátových detektorech, nebo ve sběrnicových detektorech s autonomní funkcí (kde baterie slouží jako záloha pro případ výpadku systému), vydrží 3 až 5 let, i více, dle četnosti planých poplachů.

12. Detektory zaplavení a uzavírání vody

Umístění

Detektory se ideálně umísťují všude, kde je na rozvod vody napojený spotřebič (pračka, bojler…) nebo rizikové armatury a navazující části: (baterie, ventily, filtrace…). Připojovací hadice i těsnění časem stárnou a mohou selhat. Nejrizikovější jsou právě hadice, které selžou náhle a způsobí větší únik.

Nejběžnější použití detektorů zaplavení:

• Za pračkou

• Za myčkou a pod kuchyňským dřezem, případně za americkou lednicí

• Pod umyvadlovou skříňkou v koupelně

• Pod bojlerem a u hlavního přívodu vody v technické místnosti.

Provedení

K dispozici jsou 3 varianty:

• JA-151F, bezdrátový. Položí se za spotřebič nebo přichytí na stěnu pomocí samolepícího magnetu, který umožňuje i snadné sundání při úklidu. Detektor nevyžaduje žádnou přípravu ani vrtání při montáži. Hodí se zejména pro domácí instalaci.

• JA-110F, sběrnicový. Montuje se na stěnu nebo podlahu, detekční jazýčky musí být těsně u podlahy. Má pevný kabelový vývod 2,5 m, který se svede např. do podomítkové krabice ve výšce zásuvek, do které je přivedena sběrnice, případně do blízké periferie apod. Vzhledem k viditelnému kabelu se hodí hlavně do skrytých nebo technických prostor.

• LD-81 + JA-150M, kombinace drátového senzoru a modulu s univerzálními vstupy v roli vysílače. Senzor se umístí do místa detekce, kabel 2,5 m se zapojí do JA-150M. Vhodné tam, kde chybí sběrnice a senzor bude bez přístupu pro výměnu baterie (například pod Geberitem), nebo kde je potřeba pevné přišroubování, které neumožňuje JA-151F (např. prostory s přístupem veřejnosti)

Omezení

Všechna uvedená řešení jsou určená k havarijní detekci. Nelze je použít v místech s rizikem trvalého zaplavení nebo v agresivních látkách, jako jsou septiky nebo nádrže na dešťovou vodu. Pro tyto aplikace použijte vhodný analogový hladinový nebo plovákový spínač se spínaným nebo rozpínaným kontaktem. Výstup ze spínače lze připojit do kteréhokoli vstupního modulu, stejně jako analogový magnetický detektor (viz kapitola 9).

Propojení s chytrým ventilem

Propojení s chytrým ventilem řeší nejen okamžitou reakci na únik vody, tedy neprodlené uzavření přívodu i v době nepřítomnosti obyvatel, ale funguje i preventivně: vodu uzavře automaticky při zajištění alarmu a otevře při příchodu. V době nepřítomnosti se tak vyloučí riziko většího úniku i v místech, která nejsou pokrytá detektory.

Doporučujeme chytrý ventil Peveko, který lze napájet přímo ze sběrnice systému, takže je funkční i při výpadku hlavního napájení objektu.

Příprava pro ventil

Jako přípravu přiveďte do místa v blízkosti instalace ventilu sběrnici, typicky do povrchové krabičky JA-190PL nebo obdobně. Ventil má pevný kabelový vývod 2,9 m, který se svede do krabičky a propojí, například vhodným rozbočovačem.

13. IP kamery a NVR

Ideální pokrytí

V ideálním případě by výhled kamer měl pokrýt celý vnější obvod domu, a zároveň veškeré přístupové cesty ke kamerám samotným, aby pachatel nemohl nepozorovaně zakrýt nebo poškodit jednu kameru po druhé.

U domu obdélníkového tvaru stačí typicky 4 kamery, každá v rohu, sledující přilehlou stěnu a prostor směrem k navazující kameře. Pokud je tvar domu složitější nebo je potřeba pokrýt i okolí doplňkových staveb (zahradní domek, garáž), tím více kamer je obvykle potřeba pro kompletní přehled bez slepých míst.

Dokud je možné tahat kabeláž, je vhodné vždy počítat s ideálním scénářem pokrytí, tj. přivést kabel na všechna potenciální místa, i kdyby se nakonec využila jen část. Dodatečné bezdrátové řešení je u kamer problematické: kamera vždy potřebuje minimálně externí napájení, čistě bateriový provoz možný není.

Praktický kompromis

V praxi se často volí jen pokrytí nejrizikovějších míst:

• Prostor mezi ulicí a domem, včetně vstupu nebo vjezdu do garáže, aby bylo vidět, kdo přichází nebo přijíždí

• Prostor za domem směrem do zahrady, typicky místo s terasou a francouzskými okny, kde je riziko vloupání nejvyšší

• Prostor u kůlny nebo zahradního domku, které bývají častým terčem

U všech kamer je udáván úhel záběru, při zakreslení do půdorysu si tak lze snadno představit, co všechno kamera z daného místa uvidí. U kamer JABLOTRON počítejte s úhlem záběru 91°.

Umístění

• Pokud je možnost volby, kamera by měla být od 4 m nad terénem, kvůli přehledu shora i ochraně proti poškození nebo zakrytí.

• Ideální je místo kryté proti přímému slunci a dešti, například pod přesahem střechy.

• Odstup od hromosvodů podle konkrétní třídy ochrany objektu, univerzálně alespoň 0,8 m.

• Vyhněte se vnitřním rohům: pavučina v rohu při nočním přísvitu výrazně omezí výhled.

• Alespoň jedna kamera by měla být dobře viditelná z ulice, kvůli preventivnímu efektu.

Kabeláž

Pro kamery použijte UTP nebo FTP kabeláž, ideálně CAT6, ale použít lze i starší CAT5. Kabel zajišťuje přenos obrazu i napájení pomocí PoE.

Kabeláž se táhne hvězdicově, samostatný kabel pro každou kameru, do místa instalace záznamového zařízení (NVR). Ideálně do racku, kde se kabeláž zakončí v patch panelu a propojovacími kabely se propojí jen skutečně využité porty. Nevyužitá kabeláž zůstává v rezervě.

V rodinných domech je vhodné instalovat malý domácí rack, kam se umístí i ostatní IP technologie, jako domácí router a switch. NVR a router doporučujeme zálohovat pomocí UPS, případně bateriového úložiště FVE, aby kamery zůstaly funkční i při výpadku 230 V a nebylo možné je vyřadit vypnutím hlavního jističe zvenku.

Na místě instalace kamery vyveďte jednoduše kabel přímo z omítky, ponechte přebytek nejméně 0,5 m. Pod kameru se instaluje patice, ve které se propojí UTP kabel s připojovacím kabelem kamery. Pokud je pod kamerou dutina, například při instalaci na střešní podbití, připravte větší otvor (např. 20 mm), který umožní zastrčit přebytek kabelu i s konektorem do dutiny a kameru instalovat bez patice.

Kamery JABLOTRON

Kamery JI-113C, JI-114C a JI-114C-A poskytují základní funkce pro nenáročné uživatele: živý náhled, záznam obrazu a spárování poplachové události s videosekvencí přímo v aplikaci MyJABLOTRON. Kamera vybavené přenosem audia (JI-11xC-A) dokáže zároveň pachatele odradit pomocí vlastní varovné hlášky doplněné o poplachové blikání.

Do ekosystému JABLOTRON lze pomocí rozhraní JI-120T připojit i jiné IP kamery podporující protokol RTSP, nezávisle na výrobci.

Díky nativnímu řešení není potřeba statická veřejná IP adresa.

Záznam obrazu

• Nejdostupnějším řešením je záznam na SD kartu přímo v kameře. V případě odcizení nebo zničení kamery je však ztracen i záznam samotný.

• Nejčastěji se používá síťový videorekordér (NVR), který ukládá záznam typicky ze 4 až 8 kamer na lokální disk, a to poměrně bezpečně uvnitř objektu.

• Nejbezpečnější je paralelní ukládání záznamu zcela mimo objekt, přímo na Cloudu JABLOTRON. Ukládání na Cloud přináší určité provozní náklady a je tak vhodné zejména pro nejrizikovější místa / objekty, např. trezorové místnosti, klenotnictví apod.

Propojení se zabezpečovacím systémem

Do místa instalace NVR (do racku) doporučujeme přivést i sběrnicový kabel, který umožní propojit oba systémy dohromady.

Kamery vybavené vlastní detekcí pohybu a poplachovým výstupem lze připojit do systému pomocí vhodného vstupního modulu, například JA-111H TRB, a využít je tak jako venkovní detektory. Oproti standardním PIR detektorům je ale detekce pomocí kamer vhodná spíše pro informativní notifikace o pohybu (bez houkání sirény) a automatizaci, například venkovního osvětlení.

Opačným směrem lze naopak kamery při odjištěném stavu systému blokovat, tedy vypnout záznam nebo přenos v době, kdy si to obyvatelé nepřejí.

14. Otevírání dveří a vrat

Princip propojení s alarmem

Pro ovládání vrat, bran, branek a dveří se využívá jednoduché analogové propojení pomocí výstupních PG modulů. Systém na základě autorizovaného povelu uživatele, z klávesnice, čtečky, aplikace MyJABLOTRON nebo dálkového ovladače, sepne reléový výstup připojený na spotřebič a otevře i bez fyzických klíčů, včetně možnosti ovládání na dálku.

Garážová vrata a vjezdové brány

Ovládají se typicky krátkým impulsem, stejně jako při ručním ovládání klasickým nástěnným tlačítkem v garáži. Vrata na základě impulsu změní svůj stav, obvykle v režimu otevřít / stop / zavřít. Vzhledem k impulsnímu chování je vhodné zároveň sledovat skutečný stav vrat magnetickým detektorem (viz kapitola 9), aby uživatel i na dálku jasně viděl, jestli jsou vrata otevřená nebo zavřená.

• Sběrnicová instalace: Pro vrata i brány je vhodný reléový modul JB-111N. Sběrnici přiveďte až do místa instalace pohonu. Relé se umístí do univerzální krabičky JA-190PL vedle pohonu (vnitřní instalace), případně přímo pod kryt pohonu nebo do vhodné IP krabice v těsné blízkosti, odkud se drátově propojí s ovládacími svorkami (venkovní instalace).

• Alternativa z rozvaděče, pokud to maximální délka ovládací kabeláže dovolí (ověřit v návodu konkrétního pohonu), lze využít sběrnicové relé JA-110N-DIN nebo bezdrátové relé AC-160-DIN umístěné přímo do rozvaděče. Relé je tak ukryto bezpečně uvnitř objektu a spíná vstup pohonu přes vhodný minimálně 2žílový kabel vedoucí z rozvaděče k vratům / bráně.

• Bezdrátové ovládání garážových vrat elegantně řeší zásuvka JB-162N-PLUG (French) nebo JB-163N-PLUG (Schuko). Zastrčí se před napájení pohonu, dvojice ovládacích vodičů se svede do ovládacích svorek. Instalace je hotová během minuty bez jakékoliv stavební přípravy. Podrobnosti naleznete v článku na portálu JABLOTRON.

• Bezdrátové ovládání vjezdových bran se typicky realizuje pomocí modulu JA-151N s napájecím rozsahem 12 až 24 V. Lze jej tedy napájet přímo z výstupních svorek pohonu pro příslušenství. Modul se umístí přímo pod kryt pohonu nebo do vhodné venkovní krabice v těsné blízkosti.

Elektromotorické ovládání vchodových dveří

Na rozdíl od vrat ovládaných bezpotenciálovým vstupem, u dveří se obvykle přivádí napětí přímo na motorický pohon zámku.

Ideální je počítat s elektrickým ovládáním už při návrhu dveří. Výrobci nabízejí finančně dostupná řešení, kdy je motorický pohon už z výroby umístěn skrytě přímo uvnitř dveřní mechaniky. Kabel se vyvede z dveřního rámu omítkou do vhodného místa, například do rozvaděče nebo do univerzální krabičky JA-190PL, kde se propojí s reléovým modulem.

Motorické zámky obvykle vyžadují napájení 12 nebo 24 V. Vzhledem k většímu proudovému odběru není vhodné napájení přímo ze sběrnice. Použijte vhodný externí zdroj, jehož výstup směrem k zámku bude spínat reléový modul:

• JA-110N-DIN / AC-160-DIN přímo z rozvaděče

• JB-111N / JA-151N z univerzální krabičky v blízkosti dveří

Elektromagnetické propouštěcí zámky

Pro řízení přístupu interiérovými dveřmi v komerčních objektech, případně pro venkovní branky, se obvykle využívají jednoduché zámky, které při přivedení napájení povolí západku a umožní průchod i bez stisku kliky.

Propouštěcí zámky jsou dostupné ve slaboproudých nízkoodběrových variantách do 500 mA / 12 V DC. Lze je tedy napájet přímo ze sběrnice a zajistit tak funkčnost i při výpadku proudu. Pro toto řešení se využívá modul JA-120N, který pomocí akumulátorů tlumí odběrové špičky.

Pro bezdrátové řešení lze použít modul JA-151N, napájený 12 V externím zdrojem.

Do vhodného místa v blízkosti dveří přiveďte sběrnici a dvojici vodičů ze zámku. Propojení s reléovým modulem se provede v univerzální krabičce JA-190PL nebo obdobné. Alternativně je možné dovést kabeláž ze zámku až do rozvaděče, kde bude napájení z externího zdroje spínáno pomocí JA-110N-DIN / AC-160-DIN.

15. Regulace a měření teploty

Podrobné informace jak propojit regulaci JABLOTRON s topným systémem v objektu se dočtete v článku https://portal.jablotron.com/cs/jak-funguje-regulace-teploty-v-jablotron-100

Princip regulace

Termostaty (JB-111TP, JB-151TP, JB-111TH, JB-151TH) měří teplotu prostoru, vlhkost, případně i teplotu podlahy. Termostaty JB-112TP a JB-112TH navíc měří ještě koncentraci CO2. Na základě porovnání naměřených a požadovaných hodnot systém spíná PG výstupy přiřazené pro topení, chlazení nebo ventilaci. Sběrnicovým termostatům ústředna zároveň poskytuje zálohované napájení.

V praxi se využívají tři základní přístupy:

• Lokální regulace: jeden termostat ovládá samostatný zdroj tepla v menším nebo dodatečně řešeném prostoru (koupelna, chalupa, zahradní domek).

• Centrální regulace: omezený počet termostatů na referenčních místech ovládá jeden společný zdroj tepla pro celý objekt, typické u starších domů.

• Zónová regulace: každá místnost má vlastní termostat, ovládající vlastní radiátor, podlahovou smyčku nebo přímotop, s minimálním plýtváním teplem.

Umístění

Pro termostat platí stejná doporučení jako pro klávesnice:

• montážní výška 120 až 150 cm

• mimo dosah přímého slunce, které by ovlivnilo měření

• dále od oken, jejichž netěsnost nebo pootevření by ovlivnily měření

• dobře dostupné místo bez rizika budoucího zastavění nábytkem

V praxi to obvykle znamená umístění nad vypínače osvětlení u vstupu do místnosti, s osou termostatu 30 cm nad osou vypínačů.

Kabelová příprava

Kabeláž vyveďte do podomítkové krabice s roztečí šroubů 60 mm, do které lze sběrnicový termostat částečně zapustit. Pokud nelze připravit krabici termostat lze instalovat i povrchově: kabeláž vyveďte z omítky uprostřed plánovaného umístění, přiveďte ji horem nebo spodem (instalační otvory termostatu jsou na horizontální ose výrobku).

Sběrnice k termostatům se vede sériově, stromově i do hvězdy jako u ostatních periferií. Termostaty nejsou chráněny sabotážním kontaktem, takže pro splnění stupně zabezpečení 2 je nutné jejich oddělené zapojení: za izolátorem JA-110T nebo na samostatném sběrnicovém výstupu ústředny, odděleně od alarmových prvků.

Příprava pro podlahový senzor

Z instalační krabice termostatu vyveďte do podlahy ohebnou chráničku o průměru 15 až 20 mm, ústící ve stejné výšce skladby podlahy jako topení. Konec chráničky umístěte alespoň 30 až 50 cm od stěny, uprostřed mezi smyčkami podlahového topení, a zaslepte proti zatečení potěru. Pokud se topení teprve pokládá, ponechte přebytek chráničky, například 1,5 m, a nechte finální zakrácení na topenáři. Senzor se do chráničky zasune až při finální montáži termostatu.

Propojení s konkrétním zdrojem tepla

• Teplovodní podlahové vytápění: modul JB-128N, až 12 nezávislých okruhů, ovládá termoelektrické hlavice NC 230 V (max. 2 W) i zdroj tepla a cirkulační čerpadlo. Vyžaduje sběrnici i napájení 230 V (CYKY-J 3×1,5, jištění 4 až 10 A) přivedené přímo do podlahového rozdělovače. Modul může zároveň spínat zdroj tepla (bezpotenciálový NO výstup) a cirkulační čerpadlo (výstup se spínanou fází). Připravte vhodné kabelové propojení i pro tyto funkce.

• Elektrické podlahové vytápění: silové relé podle počtu okruhů, buď JA-110N-DIN / AC-160-DIN v rozvaděči (samostatný přívod CYKY-J 3×2,5 na okruh), nebo na přívodu okruhu bezdrátové relé AC-160-C, případně krabička JA-190PL s modulem JA-150N nebo JB-110N.

• Radiátory: modul JB-128N může spínat i drátové hlavice na radiátorech (vyžaduje kabelovou přípravu). Pro dodatečné bezdrátové řešení bez stavební přípravy jsou k dispozici ventilové hlavice JB-150N-HEAD. Na 3 AA baterie vydrží celou topnou sezónu.

• Elektrické přímotopy: chytrá zásuvka JB-164N-PLUG / JB-165N-PLUG s měřením spotřeby a zatížitelností až 16 A / 3 600 W.

• Centrální zdroj tepla (kotel, tepelné čerpadlo): ovládání přes bezpotenciálové svorky spotřebiče, nejjednodušeji a bezdrátově zásuvkou JB-162N-PLUG / JB-163N-PLUG bez nutnosti stavební přípravy, alternativně libovolným reléovým modulem z nabídky.

16. Ovládání žaluzií a rolet

Princip

Nástěnný ovladač JB-162JN umí chytře ovládat obyčejné motory, řízené přivedením fáze na požadovaný směr pohybu (čtyřdrátové zapojení). Jde o kompletní řešení v jednom panelu: ovladač se instaluje přímo do standardní instalační krabice s roztečí 60 mm místo klasického vypínače, bez potřeby přídavného žaluziového relé. Elektrická blokace proti současnému sepnutí obou směrů je řešena přímo uvnitř ovladače.

Ovladač má 2 spínané výstupy fáze L, 230 V, max. 5 A (nahoru / dolů), napájení 230 V AC s jištěním max. 10 A. Se systémem komunikuje bezdrátově.

Kromě lokálního ovládání tlačítky lze žaluzie ovládat i centrálně přes dotykovou klávesnici Natus nebo aplikaci MyJABLOTRON 2, a seskupovat je podle místností nebo světových stran.

Automatické a bezpečnostní funkce

• Automatizace stínění na základě události alarmu: zajištění, setmění, teplota, čas, poplach apod.

• Bezpečnostní vytažení při požáru, silném větru nebo jiné kritické události

Umístění

Platí stejná doporučení jako pro termostaty či klávesnice:

• samostatná instalační krabice

• montážní výška 120 až 150 cm, ideálně v ose s termostatem, pokud je ve stejné místnosti instalován (produkty designově navazují)

• dobře dostupné místo bez rizika budoucího zastavění nábytkem

V praxi to obvykle znamená umístění nad vypínače osvětlení u vstupu do místnosti, s osou ovladače 30 cm nad osou vypínačů.

Kabeláž

Ovladače vyžadují napájení 230 V a mohou být zapojené na společném napájecím okruhu.

Od ovladače k oknu pak veďte vždy samostatný kabel CYKY-J 5×1,5: ovladač spíná fázi zvlášť pro směr nahoru a zvlášť pro směr dolů, tj. samostatný vodič L pro každý směr, plus N a PE.

17. Ovládání osvětlení

Princip a výhoda integrace s alarmem

Ovládat osvětlení systémem JABLOTRON 100+ je výhodné, protože systém už nativně zná všechny podmínky: zda je někdo v objektu (odjištěno), kde se pohybuje nebo co má otevřené (signály z PIR detektorů a magnetů), kolik je hodin a zda je venku světlo nebo tma (denní/noční režim, který si ústředna sama vypočítává). K automatizaci tak není potřeba žádný další senzor navíc.

Systém se zaměřuje na jednoduché ON/OFF řízení, zejména pro úsporné funkce a základní komfort. Neřídí barvu ani intenzitu světla.

V praxi se výše uvedené vlastnosti nejčastěji využívají pro automatizaci osvětlení ve společných prostorách obytných i komerčních objektů (schodiště, chodby, vstupní haly, kuchyně apod.), případně pro venkovní osvětlení (dekorativní zahradní světla, prostor před garáží či vchodem apod.).

Řešení pod jakýkoliv vypínač

Přímo pro automatizaci osvětlení je ideální relé JB-161HN, které se instaluje přímo pod vypínač v libovolném designu. Vejde se i do standardní krabice pod běžné přístroje, takže nevyžaduje žádnou speciální přípravu, ale pokud je to možné, doporučujeme použít hlubokou krabici pro lepší montážní komfort. Do ovládacího vstupu lze zapojit jak klasický vypínač ON/OFF, tak tlačítko s pružinou.

Pro ovládání z více míst (křížové zapojení) stačí zapojit více spínačů paralelně do jednoho modulu. Pokud spínače nejsou propojené kabeláží, lze moduly mezi sebou propojit softwarově. Podrobnosti k nejběžnějším aplikacím naleznete v článku na portálu JABLOTRON.

Spínání z rozvaděče

Pokud se s tím počítá už při stavbě, elegantní řešení je spínání světelných okruhů pomocí modulů JA-110N-DIN či AC-160-DIN. V takovém případě potřebuje každý samostatně řízený okruh z rozvaděče svůj vlastní kabel.

Dodatečná a doplňková řešení

Pro různá dodatečná řešení lze vybírat z celé nabídky reléových modulů, kde jsou k dispozici jak univerzální relé do originálních krabic (JA-190PL, JA-194PL, JA-195PL), tak spínané zásuvky, ideální například pro vánoční osvětlení nebo automatizaci běžných svítidel zapojených do zásuvky.

V případě zapomenutého vypínače lze využít nativní tlačítko JA-158J nebo modul JB-160J, propojitelný s vypínači v libovolném designu: i bez sekání kabeláže umožní (ve spojení s vhodným reléovým modulem) vytvořit dodatečně vypínač úplně kdekoliv, díky bateriovému napájení a bezdrátové komunikaci.

Našli jste vše potřebné?

Výše uvedená doporučení vycházejí zejména z principů osvědčených v praxi. V případě návrhu systému v konkrétním stupni zabezpečení je nutné reflektovat i požadavky místní legislativy zejména v ohledu na použití, umístění a způsob instalace konkrétních prvků.

Sortiment JABLOTRON se průběžně rozšiřuje a inovuje, doporučujeme proto před finálním návrhem vždy ověřit aktuální nabídku a kompatibilitu na portal.jablotron.com.

Pokud jste nenašli odpověď na svůj dotaz, neváhejte nás kontaktovat.
